ACDC電源模塊掉電保持時間是指從交流電掉電到輸出電壓，下降到精確度-2%之外的時間差值，簡單來說是開關電源在沒有輸入后，還能保持多長時間輸出。在測量?jī)x器、數據采集系統、伺服系統以及機器人等應用場合，一般在檢測掉電后需進行狀態設置和必要的系統配置，這需要在掉電后，電源還需給系統提供一定時間的供電。

      常見的ACDC開關電源在交流電輸入后，先通過整流濾波得到直流電壓，最后通過DC變換器轉換成我們所需的直流輸出電壓。電源在掉電后，由輸入濾波電容存儲的能量輸出供電，濾波電容電壓會逐漸下降，控制電路通過調整占空比可以實現額定的輸出電壓，直到電容電壓下降到控制電路能調整的范圍之外，輸出電壓才會開始下降。

      假設一款電源產品的電壓Vo=5V、功率P=20W、效率η=0.78，DC-DC部分可正常工作的最低電壓Vin_min=100V，電源內部輸入濾波電容Cin=47uF，220VAC輸入整流濾波后的有波紋直流電壓Vin_nor=308V。根據能量守恒得出以下公式：0.5*Cin*(Vin_mor2-Vin_min2)=⊿t*P/η，⊿t=77.9ms。

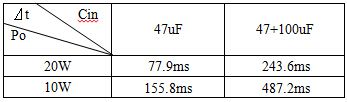

      從上可以得知，AC-DC電源內部輸入的濾波電容Cin、DC-DC部分最低工作電壓以及效率都無法改變，所以電源本身的掉電保持時間無法改變。假如想增加掉電時間，可以在電源前端再接一級整流濾波，外接的濾波電容與電源內部的輸入濾波電容是并聯關系，這增加了Cin，從而增加掉電保持時間。也可以選取大的輸入電容，其次輸出電容是無影響的，輸入電容以及負載關系和掉電保持時間表如下圖所示：

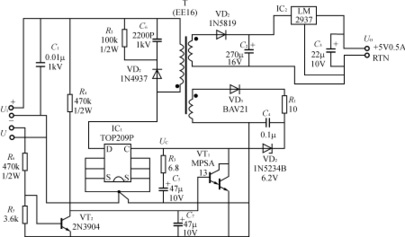

下面是一種針對有掉電保護功能的復合型開關電源，電路圖如下所示：

      在一些常規的場合，ACDC電源模塊一般都能滿足要求，但是在一些特殊的場合，市場上常規的AC-DC開關電源的掉電保持時間很多無法滿足其要求。
