開關電源的主要電路由輸入、EMI（電磁干擾器）、整流濾波、功率變換、PWM控制電路、輸出等電路組成。

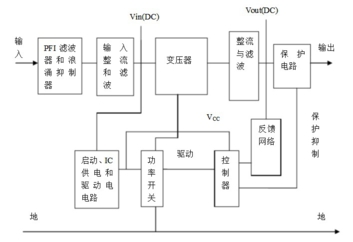

開關電源原理圖如下：

      開關電源的工作原理是交流電（AC輸入）再整流成直流電（DC輸出）；通過PWM(脈沖寬度調制)控制開關管；將直流加到開關變壓器初級；開關變壓器次級感應出高頻電壓；經整流濾波供給負載;；輸出通過一定的電路反饋給控制電路；控制PWM(脈沖寬度調制)占空比；以達到穩定輸出目的。

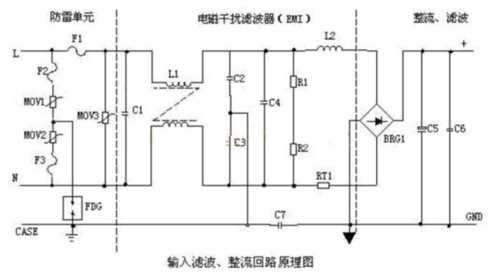

AC輸入電路圖如下：

      雷擊分析：雷擊產生高電壓后；經過電網導入電源；由圖中MV1、MV2、MV3、F1、F2、F3、FDG組成的電路進行保護，若倆端壓敏電阻超過最大值，電路過大，會燒毀后級電路。

      輸入分析：圖中C1、L1、C2、C3組成的濾波電路是對輸入電源的電磁噪聲和雜波信號進行抑制；防止對電源干擾和對電網干擾；RT1的作用是防止浪涌電流；保護后級電路正常工作。

      整流分析：圖中交流電經BG1整流后；經C5后將得到較為純凈的直流電壓；若C5容量變小，則輸出的交流紋波將增大。

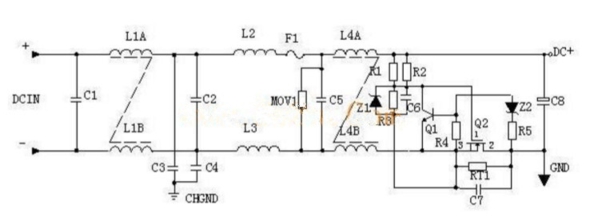

DC輸入電路圖如下：

      輸入電路分析：圖中C1、L1、C2組成的濾波網絡是對輸入電源的電磁噪聲及雜波信號進行抑制；防止對電源干擾和對電網干擾。而R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、R1、C7組成抗浪涌電路；由于C6和Q2不導通；電流經R1構成回路；當C6上的電壓充至Z1的穩壓值時Q2導通。如果C8漏電或后級電路短路現象，RT1將會在很短的時間燒毀，以保護后級電路。

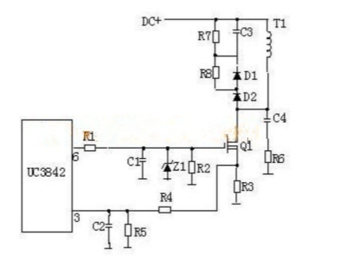

功率變換電路圖如下：

      圖中R4、C3、R5、R6、C4、D1、D2組成緩沖器再和開關MOS管并接；使開關管電壓應力、EMI減少；這些元件組合一起，很好地吸收尖峰電壓和電流。從R3測得的電流峰值信號參與當前工作周波的占空比控制，因此當前工作周波的電流限制；當R5上的電壓達到1V時，UC3842停止工作，開關管Q1立即關斷。R1和Q1中的結電容CGS、CGD一起組成RC網絡，電容的充放電直接影響著開關管的開關速度。R1過小，易引起振蕩，電磁干擾也會很大；R1過大，會降低開關管的開關速度。

電流互感器保護電路圖如下：

      圖中輸出電路短路或電流越大；T1次級線圈的電壓就越高；當UC3842（3）超過1伏時UC3842停止工作；短路或過載消失；電路自行恢復。
